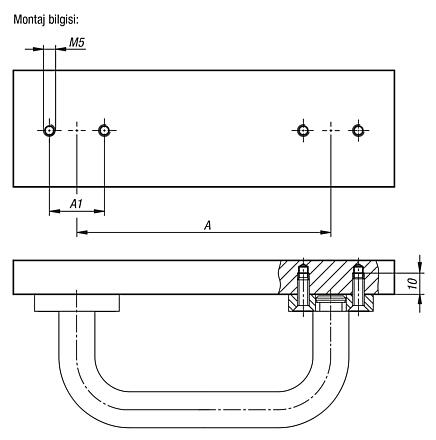

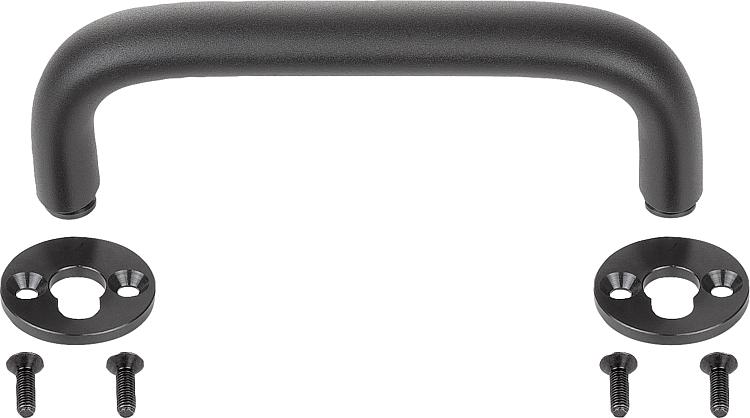

AçıklamaMalzeme:Köprü tutamak oval alüminyum EN AW-6060. Montaj pimi çelik. Geçmeli disk çelik.Model:Köprü tutamak: siyah toz boya kaplama. Montaj pimi: perdahlı. Geçme disk: perdahlı.Bilgi:Bu köprü tutamaklar, karşılık parçasındaki geçmeli sisteme tespitlenir. Tutamak, yüklenme olmadığında sökülür.Kullanım:Köprü tutamak, tutamak geçme diske dayanana kadar açıklıktan içeri sokulur. Tutamak, aynı anda yukarı doğru çekilerek kilitlenir. Tutamağa, sadece dikey olarak yukarı doğru yüklenilebilir. Çözme işlemi, takma işlemi sırasının tersi sırası uygulanarak yapılır.Montaj:Geçme diskin tespitlenmesi için karşılık parçasında hazırlık işlemleri yapılmalıdır. Bkz. montaj bilgisi çizimi.Çizim bilgisi:

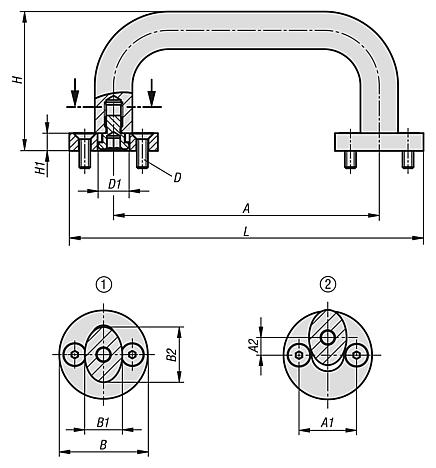

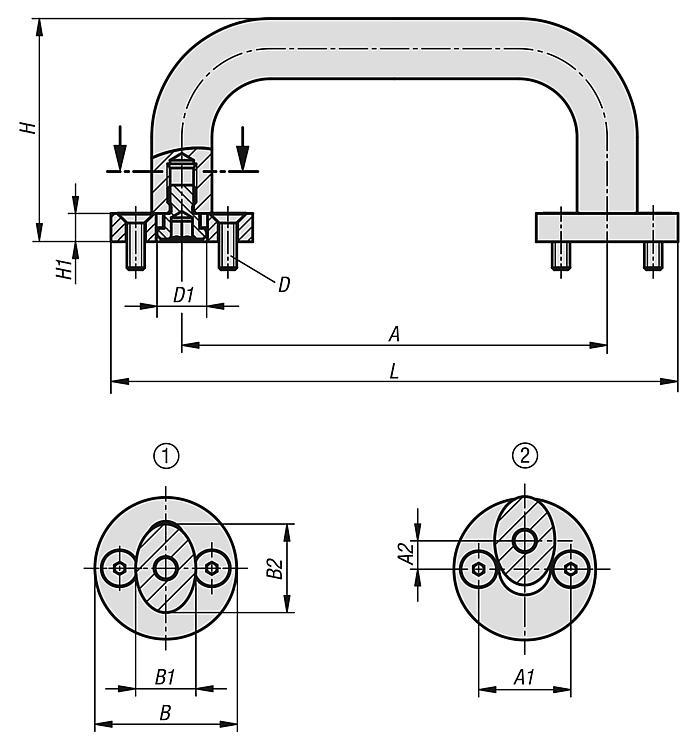

1) Kilit açık pozisyonu 2) Kilitli pozisyonu
S = Takmak E = Yerine oturtmak A = Kaldırmak
