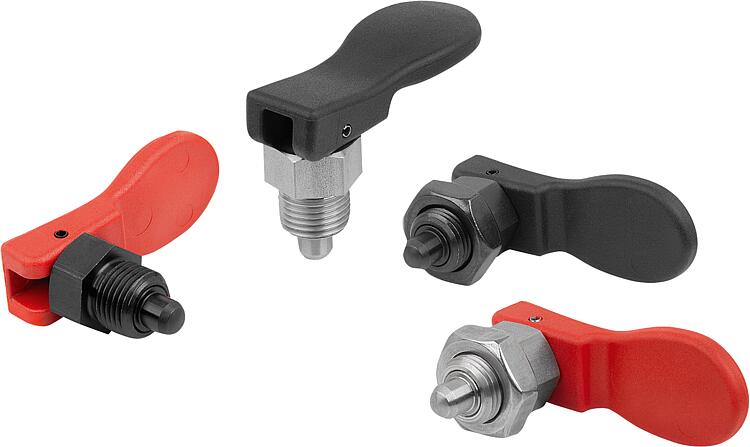

K2109Plastik eksantrik kamlı kenetleme kollu çelik veya paslanmaz... |
geri |
|
|
AçıklamaÜrün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak indeksleme pistonu elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Bu indeksleme pistonunda, çıkartma eksantrik kamlı kenetleme kolu aracılığıyla gerçekleştirilir. İndeksleme pistonu, tutma kolu eksantriğin ölü noktası üzerine hareket ettirildiğinde çıkartılmış kalır.
Ergonomik eksantrik tutamağı, düşük efor ile kolay kullanıma imkan verir. Malzeme:Çelik model:
Dişli kovanlı ve kilitleme pimi kolay işlenir çelik.
Paslanmaz çelik model:
Dişli kovan 1.4305.
Kilitleme pimi 1.4305.
Tutma kolu, termoplastik PPA (yüksek sıcaklığa dayanıklı) cam elyaf takviyeli. Model:Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.
Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi taşlanmış ve yalın.
Tutamak kolu siyah veya trafik kırmızısı RAL3020.Sıcaklık aralığı:IEC 216 uyarınca sürekli kullanım sıcaklığı maks. 160 °C.
Kısa süreli kullanım sıcaklığı maks. 250 °C.Avantajlar:Basit ve hızlı kullanım.
Yüksek sıcaklık uygulamaları için uygun.
Entegre kilitleme fonksiyonlu.
Kısa model.
Dar alanlar için idealdir.Aksesuar:Ara halkalar K0665.
Konumlandırma burçları, indeksleme pistonları için K1290.

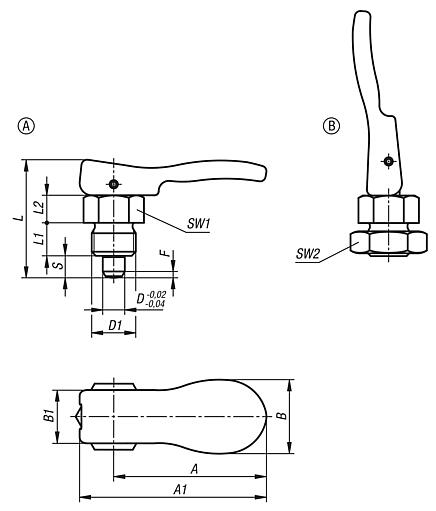

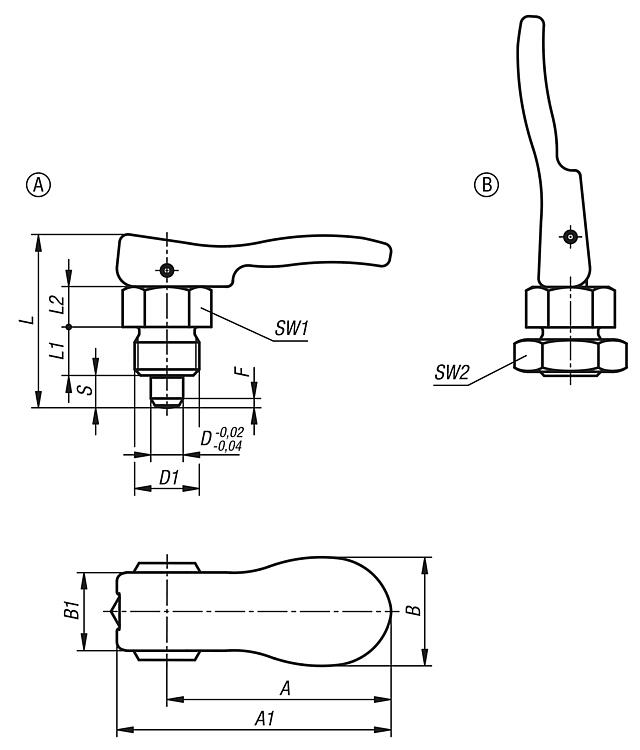

İnce duvarlı parçalar için sabitleme kitleri K2146.Çizim bilgisi:Form A: Kontra somunsuz
Form B: Kontra somunlu İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

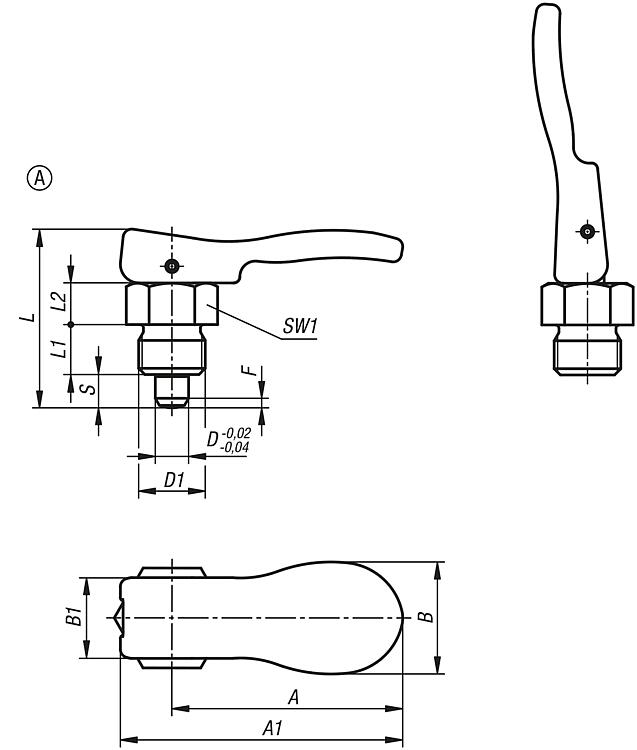

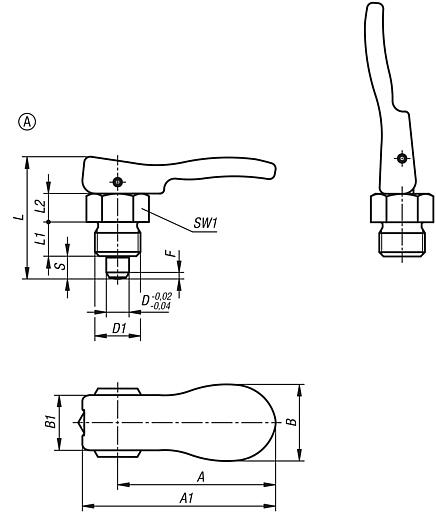

Plastik eksantrik kamlı kenetleme kollu çelik veya paslanmaz çelik indeksleme pistonları, kısa model |
daha fazla bilgi |
| Sipariş numarası | Ana gövde
malzemesi | Bileşen
rengi | Form | A | A1 | B | B1 | D
| D1 | Strok
S | L | L1 | L2 | SW1 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2109.8105 | çelik | siyah | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 |  | | 10,03 € | | | K2109.8206 | çelik | siyah | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,34 € | | | K2109.8308 | çelik | siyah | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,32 € | | | K2109.8410 | çelik | siyah | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 21,62 € | | | K2109.8105154 | çelik | trafik kırmızı RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 10,03 € | | | K2109.8206154 | çelik | trafik kırmızı RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,34 € | | | K2109.8308154 | çelik | trafik kırmızı RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,32 € | | | K2109.8410154 | çelik | trafik kırmızı RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 21,62 € | | | K2109.18105 | paslanmaz çelik | siyah | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 14,61 € | | | K2109.18206 | paslanmaz çelik | siyah | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 17,28 € | | | K2109.18308 | paslanmaz çelik | siyah | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 23,44 € | | | K2109.18410 | paslanmaz çelik | siyah | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 41,36 € | | | K2109.18105154 | paslanmaz çelik | trafik kırmızı RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 14,61 € | | | K2109.18206154 | paslanmaz çelik | trafik kırmızı RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 17,28 € | | | K2109.18308154 | paslanmaz çelik | trafik kırmızı RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 23,44 € | | | K2109.18410154 | paslanmaz çelik | trafik kırmızı RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 41,36 € | |
|
Plastik eksantrik kamlı kenetleme kollu ve kontra somunlu çelik veya paslanmaz çelik indeksleme pistonları, kısa model |
daha fazla bilgi |
| Sipariş numarası | Ana gövde
malzemesi | Bileşen
rengi | Form | A | A1 | B | B1 | D
| D1 | Strok
S | L | L1 | L2 | SW1 | SW2 | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K2109.9105 | çelik | siyah | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,16 € | | | K2109.9206 | çelik | siyah | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 11,51 € | | | K2109.9308 | çelik | siyah | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 13,64 € | | | K2109.9410 | çelik | siyah | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 22,04 € | | | K2109.9105154 | çelik | trafik kırmızı RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,16 € | | | K2109.9206154 | çelik | trafik kırmızı RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 11,51 € | | | K2109.9308154 | çelik | trafik kırmızı RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 13,64 € | | | K2109.9410154 | çelik | trafik kırmızı RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 22,04 € | | | K2109.19105 | paslanmaz çelik | siyah | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 15,47 € | | | K2109.19206 | paslanmaz çelik | siyah | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 18,23 € | | | K2109.19308 | paslanmaz çelik | siyah | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 24,87 € | | | K2109.19410 | paslanmaz çelik | siyah | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 41,88 € | | | K2109.19105154 | paslanmaz çelik | trafik kırmızı RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 15,47 € | | | K2109.19206154 | paslanmaz çelik | trafik kırmızı RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 18,23 € | | | K2109.19308154 | paslanmaz çelik | trafik kırmızı RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 24,87 € | | | K2109.19410154 | paslanmaz çelik | trafik kırmızı RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 41,88 € | |
|
