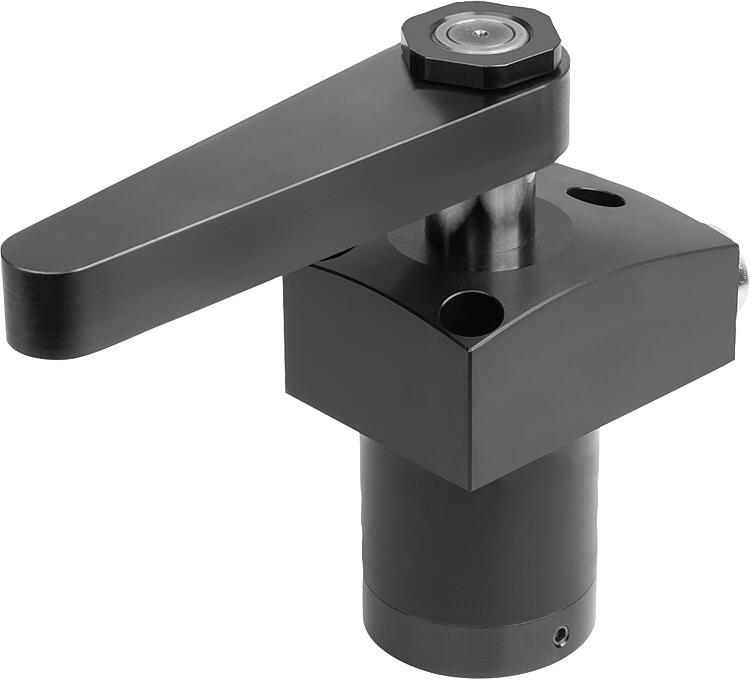

K1864Döner bağlama elemanı hidrolik, yay dönüşlü çift / tek kat... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

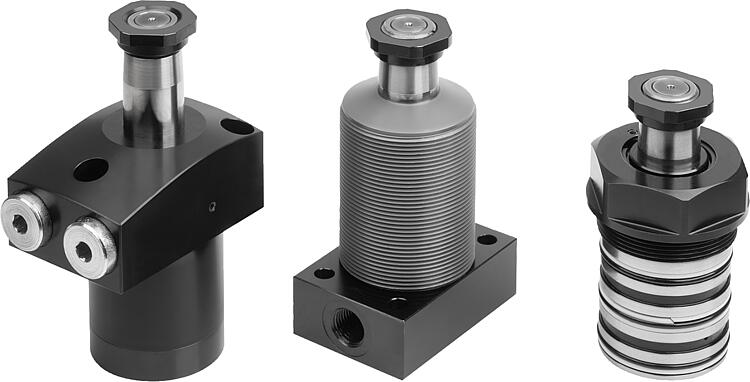

AçıklamaÜrün açıklaması:Döner bağlama elemanları, çıkarma veya takma sırasında sıkıştırma noktalarının serbest olması gereken sıkıştırma tertibatları için tasarlanmıştır. Döner bağlama elemanları, tek etkili veya çift etkili çekme silindirleri olarak çalışır. Döner bağlama elemanları için üç gövde tipi ve çeşitli çalıştırma yöntemleri seçeneği bulunmaktadır. Sıkıştırma hareketi, üst üste bindirilmiş bir döndürme ve kaldırma hareketi ile başlatılır. Gerçek sıkıştırma stroku doğrusal bir hareketle gerçekleşir. Sola veya sağa 90° dönme açısına sahip çeşitli versiyonlar mevcuttur. Talaşlara karşı koruma sağlayan metal bir sıyırıcıya sahip olduğu için döner bağlama elemanları dayanıklıdır. Ayrıca aşırı yük emniyeti, dönme işleminin engellenmesi durumunda dönme mekanizmasını hasardan korur.Malzeme:Gövde ve piston: çelik.
NBR conta.Model:Gövde: perdahlı.
Sertleştirilmiş piston.Bilgi:Döner bağlama elemanında izin verilen debi aşılırsa araya bir kısma valfi bağlanmalıdır.

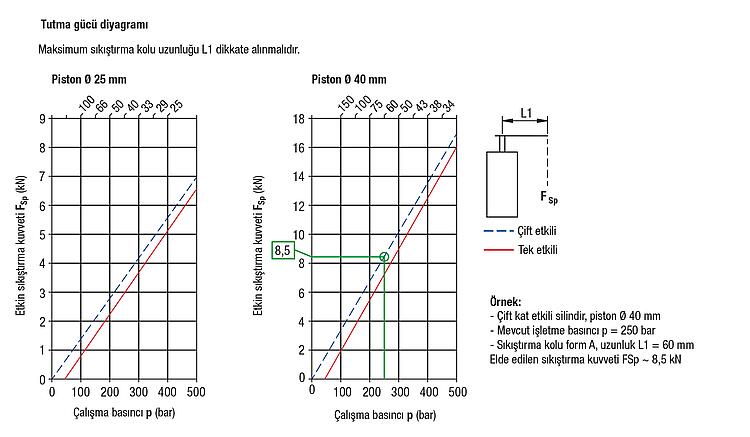

Döner bağlama elemanlarının izin verilen çalışma basıncı, sıkıştırma kolu uzunluğuna bağlıdır.
Sıkıştırma kolları monte edilirken döner bağlama elemanlarının bilyalı kılavuzunun zarar görmemesi için birbirlerine karşı tutulmalıdır.
Havalandırma bağlantısına bağlı olarak, tek etkili döner bağlama elemanlarının sinter filtresi bir dişli tapa ile değiştirilmelidir.
Döner bağlama elemanının sıkıştırma kolu teslimat kapsamına dahil değildir.
Güvenlik talimatlarını dikkate alın.Kumanda şekli:- Dişli bağlantı.
- O halka flanş bağlantısı.
- Delikli kanallar.Teknik veriler:Maks. çalışma basıncı: 500 bar.Montaj:Bkz. montaj konturu.Avantajlar:- Entegre metal sıyırıcı.
- Entegre aşırı yük emniyeti.
- İş parçasına çarpmadan erişim.
- Çeşitli modeller.
- Farklı bağlantı seçenekleri ile basınç beslemesi.Talep üzerine:Daha büyük piston çapları ve stroklar, farklı dönme açıları ve sıkıştırma kolları, çeşitli sıkıştırma kolu tutucuları, pozisyon kontrolü.Aksesuar:K1865 döner bağlama elemanı için sıkıştırma kolu.Teslimat kapsamıSıkıştırma kolu tutucusu için 1 adet cıvata veya somun dahildir.Çizim bilgisi:Form A: Üst flanş
Form B: Alt flanş,
Form C: Vida dişi
1) Montaj konturu
2) Bkz. aksesuar
3) Tek etkili silindirler için, bağlantı dahili bir sinter filtresi ile donatılmıştır
4) Sola döner
5) Sağa döner
6) gerdirme
7) Gevşetme veya tek etkili silindirlerde hava tahliyesi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

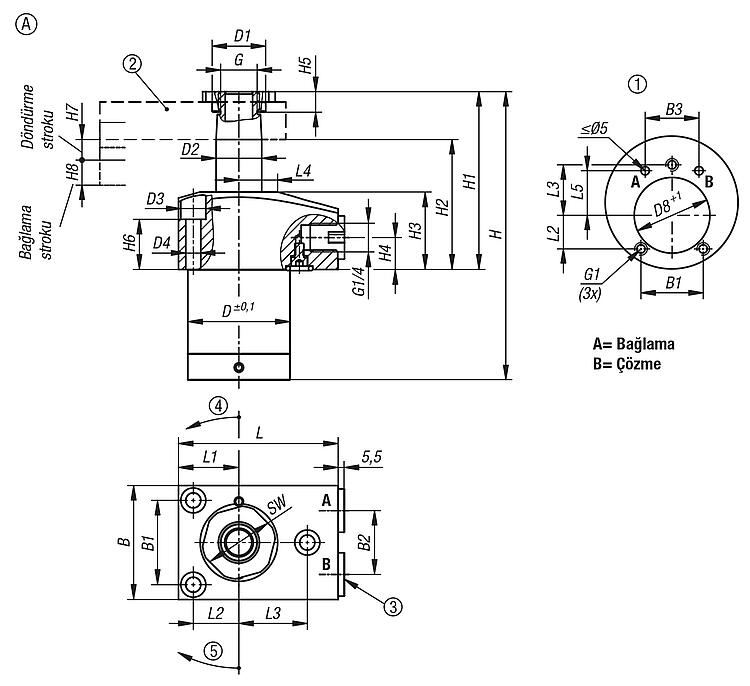

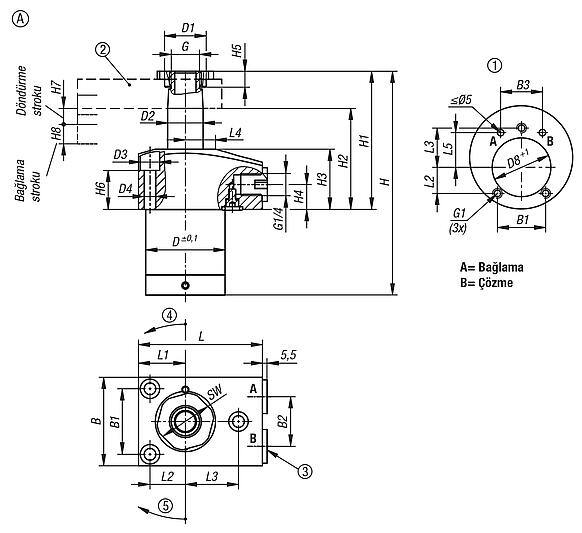

Döner bağlama elemanı hidrolik, yay dönüşlü çift / tek kat etkili, form A, üst flanş |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Bağlantı
şekli | Çevirme
yönü | Piston
çapı | Strok | B
| B1 | B2 | B3
| D | D1 | D2 | D3 | D4 | D8 | G | G1 | H | H1 | H2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101404190211 | A | Çift etkili | Dişli ve O-halka bağlantısı | sol | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 |  | | 390,00 € | | | K1864.25101404190111 | A | Çift etkili | Dişli ve O-halka bağlantısı | sağ | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 390,00 € | | | K1864.25251404190211 | A | Çift etkili | Dişli ve O-halka bağlantısı | sol | 25 | 25 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 158,5 | 94 | 73 | | | 476,00 € | | | K1864.25251404190111 | A | Çift etkili | Dişli ve O-halka bağlantısı | sağ | 25 | 25 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 158,5 | 94 | 73 | | | 476,00 € | | | K1864.40131404190211 | A | Çift etkili | Dişli ve O-halka bağlantısı | sol | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 447,00 € | | | K1864.40131404190111 | A | Çift etkili | Dişli ve O-halka bağlantısı | sağ | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 447,00 € | | | K1864.40251404190111 | A | Çift etkili | Dişli ve O-halka bağlantısı | sağ | 40 | 25 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 173,5 | 107 | 79 | | | 505,00 € | | | K1864.40251404190211 | A | Çift etkili | Dişli ve O-halka bağlantısı | sol | 40 | 25 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 173,5 | 107 | 79 | | | 505,00 € | | | K1864.25102404190111 | A | Tek etkili | Dişli ve O-halka bağlantısı | sağ | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 377,00 € | | | K1864.25102404190211 | A | Tek etkili | Dişli ve O-halka bağlantısı | sol | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 377,00 € | | | K1864.40132404190111 | A | Tek etkili | Dişli ve O-halka bağlantısı | sağ | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 433,00 € | | | K1864.40132404190211 | A | Tek etkili | Dişli ve O-halka bağlantısı | sol | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 433,00 € | |
| Sipariş numarası | Form | H3 | H4 | H5 | H6 | H7 | H8 | L | L1 | L2 | L3 | L4 | L5 | SW | Debi
maks.
(cm³/s) | Yağ ihtiyacı / strok
(cm³) | Yağ ihtiyacı geri strok
(cm³) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101404190211 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | 8,8 | | | 390,00 € | | | K1864.25101404190111 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | 8,8 | | | 390,00 € | | | K1864.25251404190211 | A | 34 | 14 | 9 | 18 | 10 | 25 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 6 | 17 | | | 476,00 € | | | K1864.25251404190111 | A | 34 | 14 | 9 | 18 | 10 | 25 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 6 | 17 | | | 476,00 € | | | K1864.40131404190211 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | 27,7 | | | 447,00 € | | | K1864.40131404190111 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | 27,7 | | | 447,00 € | | | K1864.40251404190111 | A | 40 | 14 | 10 | 19 | 10 | 25 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 16 | 44 | | | 505,00 € | | | K1864.40251404190211 | A | 40 | 14 | 10 | 19 | 10 | 25 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 16 | 44 | | | 505,00 € | | | K1864.25102404190111 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | - | | | 377,00 € | | | K1864.25102404190211 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | - | | | 377,00 € | | | K1864.40132404190111 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | - | | | 433,00 € | | | K1864.40132404190211 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | - | | | 433,00 € | |
|

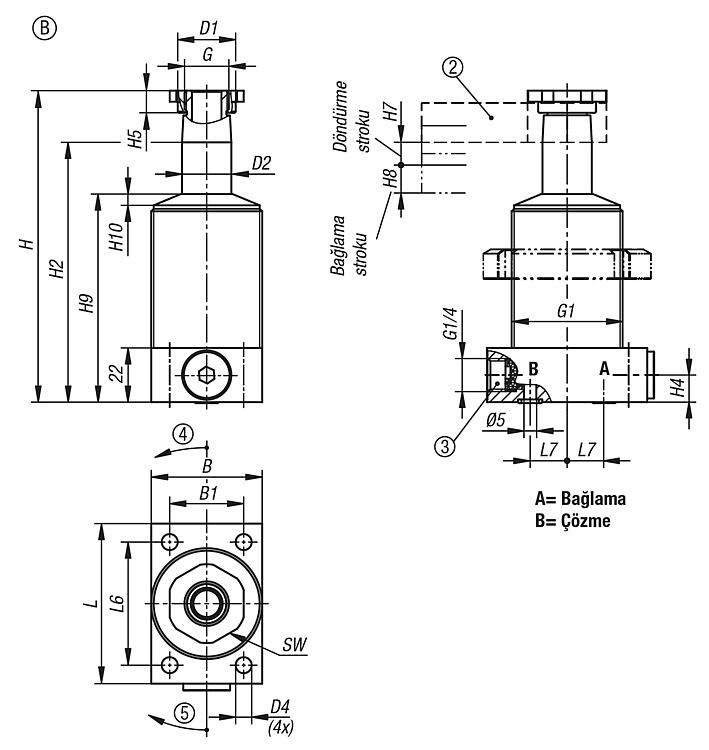

Döner bağlama elemanı hidrolik, yay dönüşlü çift / tek kat etkili, form B, alt flanş |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Bağlantı
şekli | Çevirme
yönü | Piston
çapı | Strok | B
| B1 | D1 | D2 | D4 | G | G1 | H | H2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101105190211 | B | Çift etkili | dişli bağlanti | sol | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 362,00 € | | | K1864.25101105190111 | B | Çift etkili | dişli bağlanti | sağ | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 362,00 € | | | K1864.25101205190211 | B | Çift etkili | o halka flanş bağlantisi | sol | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 373,00 € | | | K1864.25101205190111 | B | Çift etkili | o halka flanş bağlantisi | sağ | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 373,00 € | | | K1864.25251105190111 | B | Çift etkili | dişli bağlanti | sağ | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 440,00 € | | | K1864.25251105190211 | B | Çift etkili | dişli bağlanti | sol | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 440,00 € | | | K1864.25251205190111 | B | Çift etkili | o halka flanş bağlantisi | sağ | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 458,00 € | | | K1864.25251205190211 | B | Çift etkili | o halka flanş bağlantisi | sol | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 458,00 € | | | K1864.40131105190211 | B | Çift etkili | dişli bağlanti | sol | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 412,00 € | | | K1864.40131105190111 | B | Çift etkili | dişli bağlanti | sağ | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 412,00 € | | | K1864.40131205190111 | B | Çift etkili | o halka flanş bağlantisi | sağ | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 373,00 € | | | K1864.40131205190211 | B | Çift etkili | o halka flanş bağlantisi | sol | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 373,00 € | | | K1864.40251105190111 | B | Çift etkili | dişli bağlanti | sağ | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 466,00 € | | | K1864.40251105190211 | B | Çift etkili | dişli bağlanti | sol | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 466,00 € | | | K1864.40251205190111 | B | Çift etkili | o halka flanş bağlantisi | sağ | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 475,00 € | | | K1864.40251205190211 | B | Çift etkili | o halka flanş bağlantisi | sol | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 475,00 € | | | K1864.25102105190111 | B | Tek etkili | dişli bağlanti | sağ | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 348,00 € | | | K1864.25102105190211 | B | Tek etkili | dişli bağlanti | sol | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 348,00 € | | | K1864.25102205190111 | B | Tek etkili | o halka flanş bağlantisi | sağ | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 357,00 € | | | K1864.25102205190211 | B | Tek etkili | o halka flanş bağlantisi | sol | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 357,00 € | | | K1864.40132105190111 | B | Tek etkili | dişli bağlanti | sağ | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 403,00 € | | | K1864.40132105190211 | B | Tek etkili | dişli bağlanti | sol | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 403,00 € | | | K1864.40132205190111 | B | Tek etkili | o halka flanş bağlantisi | sağ | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 432,00 € | | | K1864.40132205190211 | B | Tek etkili | o halka flanş bağlantisi | sol | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 432,00 € | |
| Sipariş numarası | Form | H4 | H5 | H7 | H8 | H9 | H10 | L | L6 | L7 | SW | Debi
maks.
(cm³/s) | Yağ ihtiyacı / strok
(cm³) | Yağ ihtiyacı geri strok
(cm³) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101105190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 362,00 € | | | K1864.25101105190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 362,00 € | | | K1864.25101205190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 373,00 € | | | K1864.25101205190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 373,00 € | | | K1864.25251105190111 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 440,00 € | | | K1864.25251105190211 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 440,00 € | | | K1864.25251205190111 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 458,00 € | | | K1864.25251205190211 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 458,00 € | | | K1864.40131105190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131105190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131205190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 373,00 € | | | K1864.40131205190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 373,00 € | | | K1864.40251105190111 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 466,00 € | | | K1864.40251105190211 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 466,00 € | | | K1864.40251205190111 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 475,00 € | | | K1864.40251205190211 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 475,00 € | | | K1864.25102105190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102105190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102205190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 357,00 € | | | K1864.25102205190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 357,00 € | | | K1864.40132105190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 403,00 € | | | K1864.40132105190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 403,00 € | | | K1864.40132205190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 432,00 € | | | K1864.40132205190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 432,00 € | |
|

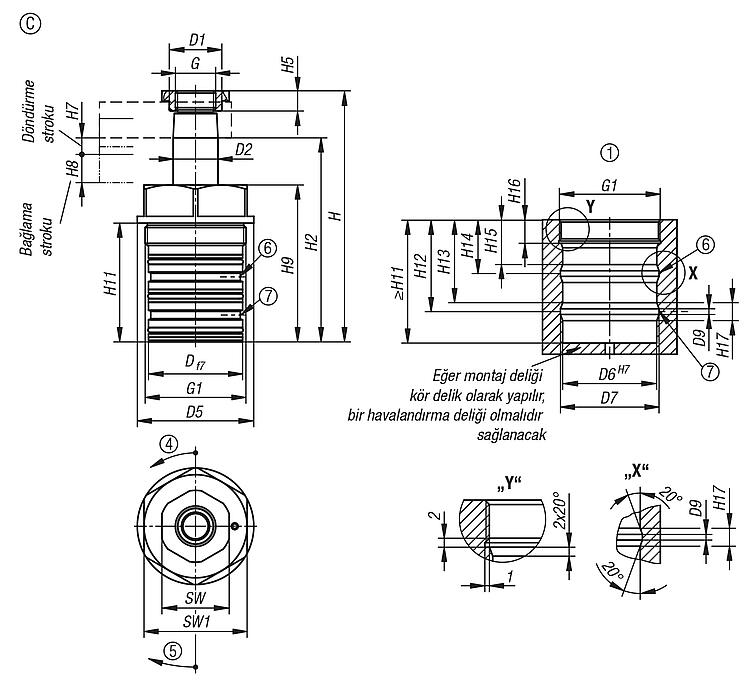

Döner bağlama elemanı hidrolik, yay dönüşlü çift / tek kat etkili, form C, vida dişi |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | Bağlantı
şekli | Çevirme
yönü | Piston
çapı | Strok | D
| D1 | D2 | D5 | D6 | D7 | D9 | G | G1 | H | H2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101306190111 | C | Çift etkili | delikli kanallar | sağ | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 318,00 € | | | K1864.25101306190211 | C | Çift etkili | delikli kanallar | sol | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 318,00 € | | | K1864.40131306190111 | C | Çift etkili | delikli kanallar | sağ | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 412,00 € | | | K1864.40131306190211 | C | Çift etkili | delikli kanallar | sol | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 412,00 € | | | K1864.25102306190111 | C | Tek etkili | delikli kanallar | sağ | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 348,00 € | | | K1864.25102306190211 | C | Tek etkili | delikli kanallar | sol | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 348,00 € | | | K1864.40132306190111 | C | Tek etkili | delikli kanallar | sağ | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 452,00 € | | | K1864.40132306190211 | C | Tek etkili | delikli kanallar | sol | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 452,00 € | |
| Sipariş numarası | Form | H5 | H7 | H8 | H9 | H11 | H12 | H13 | H14 | H15 | H16 | H17 | SW | SW1 | Debi
maks.
(cm³/s) | Yağ ihtiyacı / strok
(cm³) | Yağ ihtiyacı geri strok
(cm³) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1864.25101306190111 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | 8,8 | | | 318,00 € | | | K1864.25101306190211 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | 8,8 | | | 318,00 € | | | K1864.40131306190111 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131306190211 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.25102306190111 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102306190211 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.40132306190111 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | - | | | 452,00 € | | | K1864.40132306190211 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | - | | | 452,00 € | |
|
